Технический разбор лебёдки Golden Power 12000СТ (T-серия)

Цель обзора — дать технически корректный, документированный разбор ключевых узлов лебёдки Golden Power 12000СТ (далее «12000СТ»), оценить конструктивные решения, материалы и потенциальные эксплуатационные риски, а также сформулировать рекомендации по обслуживанию. Описание опирается на визуальный анализ фотоматериалов разборов, а также на типовые инженерные принципы для электрических лебёдок этого класса.

1. Общая компоновка и инженерные решения

12000СТ — стандартная по архитектуре электрическая автомобильная лебёдка средней-высокой мощности: электродвигатель прямого привода на входе, планетарный редуктор многступенчатой конфигурации и барабан с фиксированием троса. Типичные сильные стороны такой компоновки — компактность и высокая плотность передаваемой мощности; слабые стороны — требовательность к качеству сборки редуктора и термоуправлению мотора.

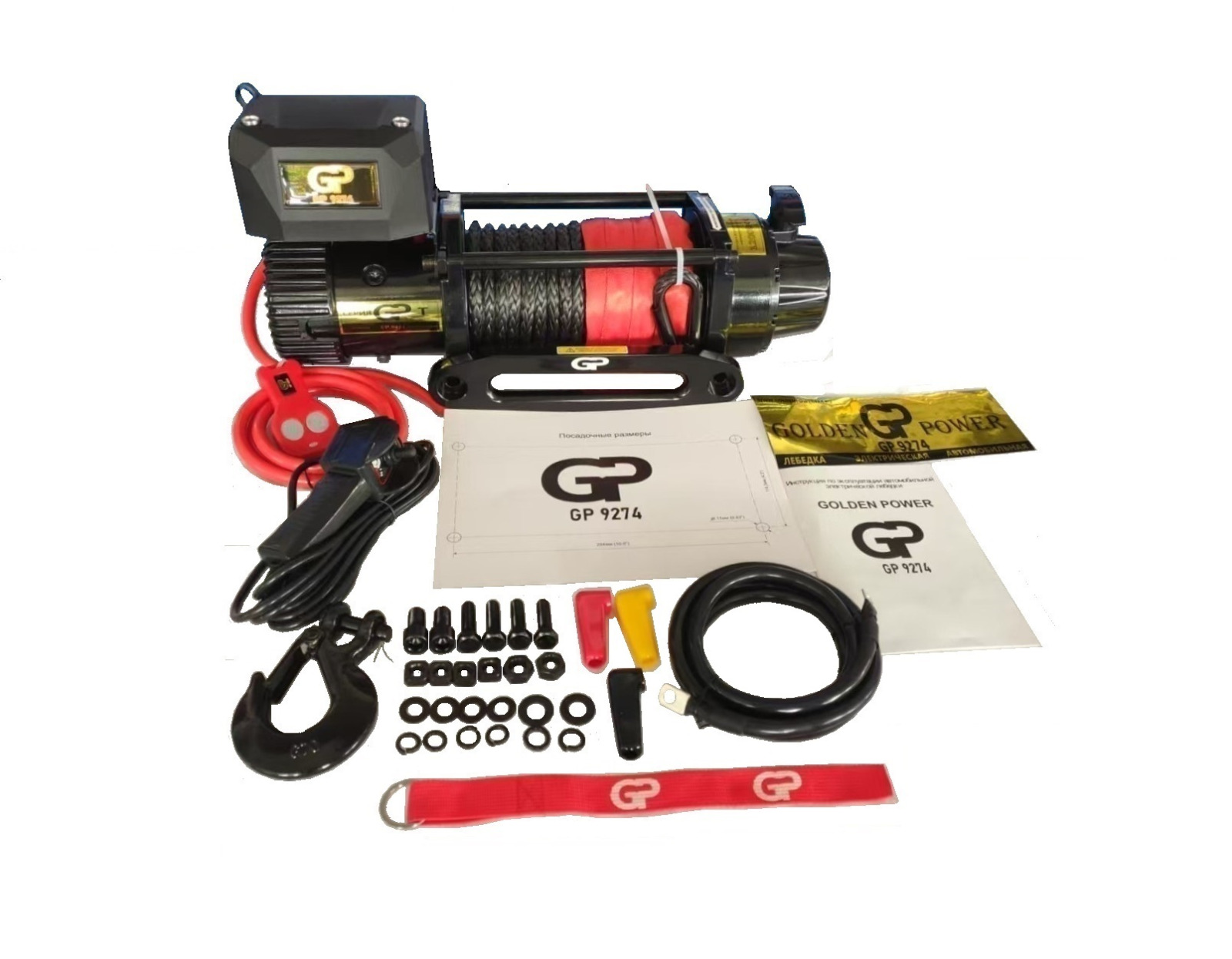

Общий вид лебедки и ее комплектации:

Начинаем потихоньку разбирать.

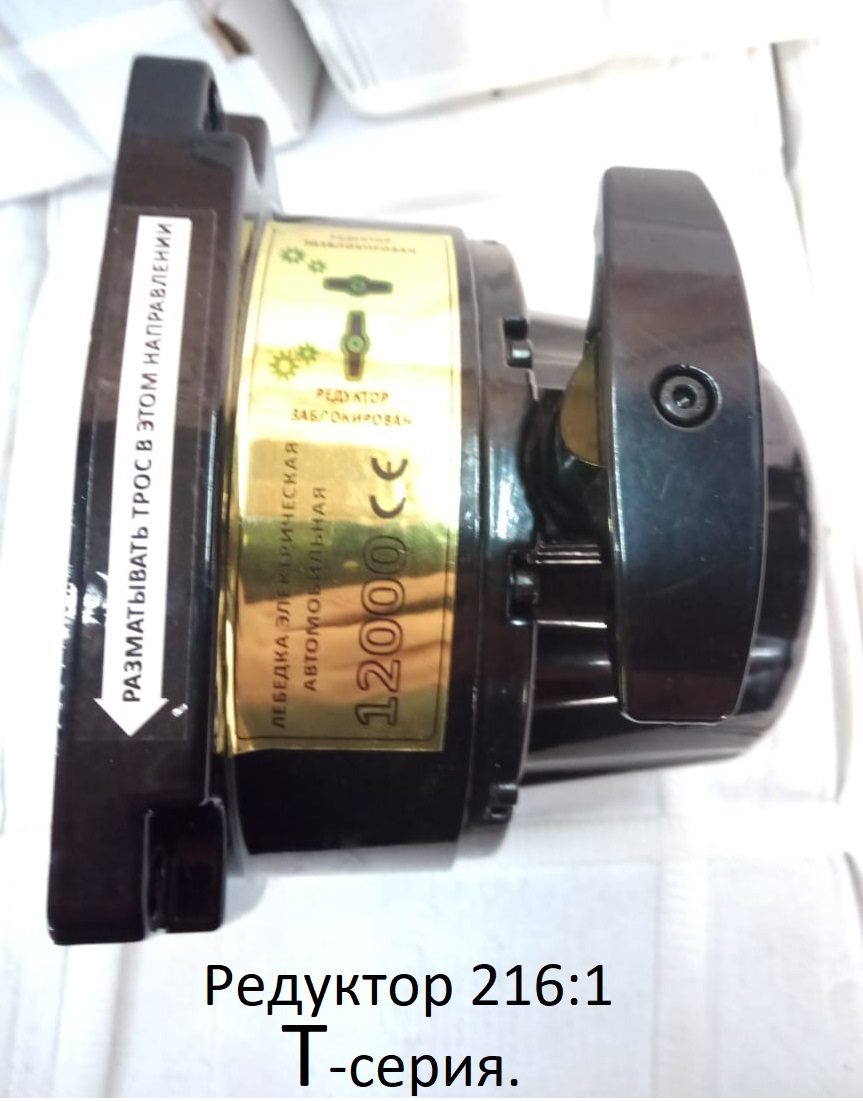

Редуктор в сборе.


Снимаем крышку.

Видим достаточное количество заводской смазки, качество обработки привалочных плоскостей на высоком уровне. Прокладки для обеспечения герметичности на месте.


2. Редуктор: конструкция и оценка узлов

2.1 Конфигурация ступеней и конструктивные элементы

Как и ожидалось во вскрытом редукторе обнаружена трёхступенчатая планетарная передача. По видимым признакам:

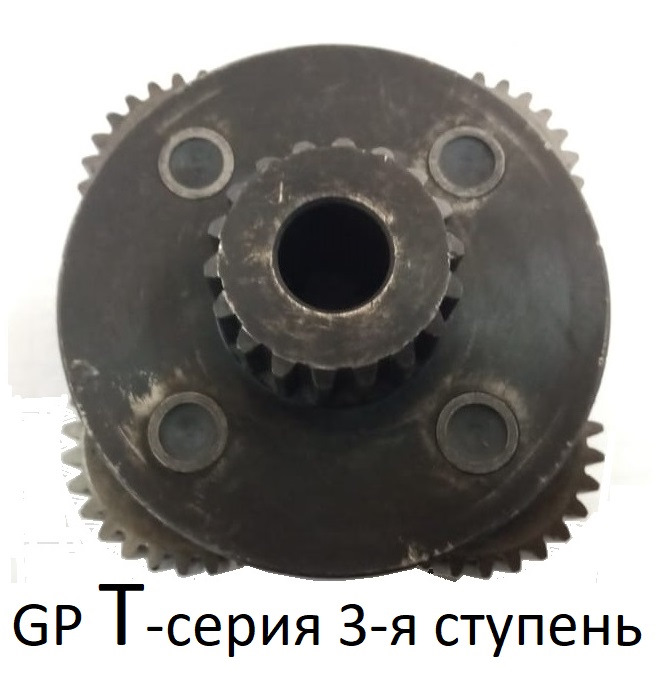

• Третья (низкооборотная) ступень — наиболее массивная, выполнена с четырьмя сателлитами; это нормированное решение для восприятия максимальных крутящих моментов.


• Первая и вторая ступени — реализованы с тремя сателлитами; такая схема уменьшает массу и габарит третьих и первых ступеней в расчёте на распределение нагрузки по диапазону передач


Оценка: выбор сочетания 4 + 3 + 3 сателлитов — прагматичный компромисс между прочностью и габаритно-массовыми характеристиками. Критично при этом качество термообработки и посадок шестерён — визуально отметим аккуратные сопряжения и наличие стопорных колец на коронных шестернях.

2.2 Герметизация и смазка

На крышке и в картере наблюдается достаточный объём смазки и наличие прокладки для герметизации. Это уменьшает риск преждевременного износа при эксплуатации в грязи/воде, однако требует корректного обслуживания: регулярная инспекция с заменой смазки через регламентные интервалы эксплуатации.

2.3 Узел свободной размотки (роспуск)

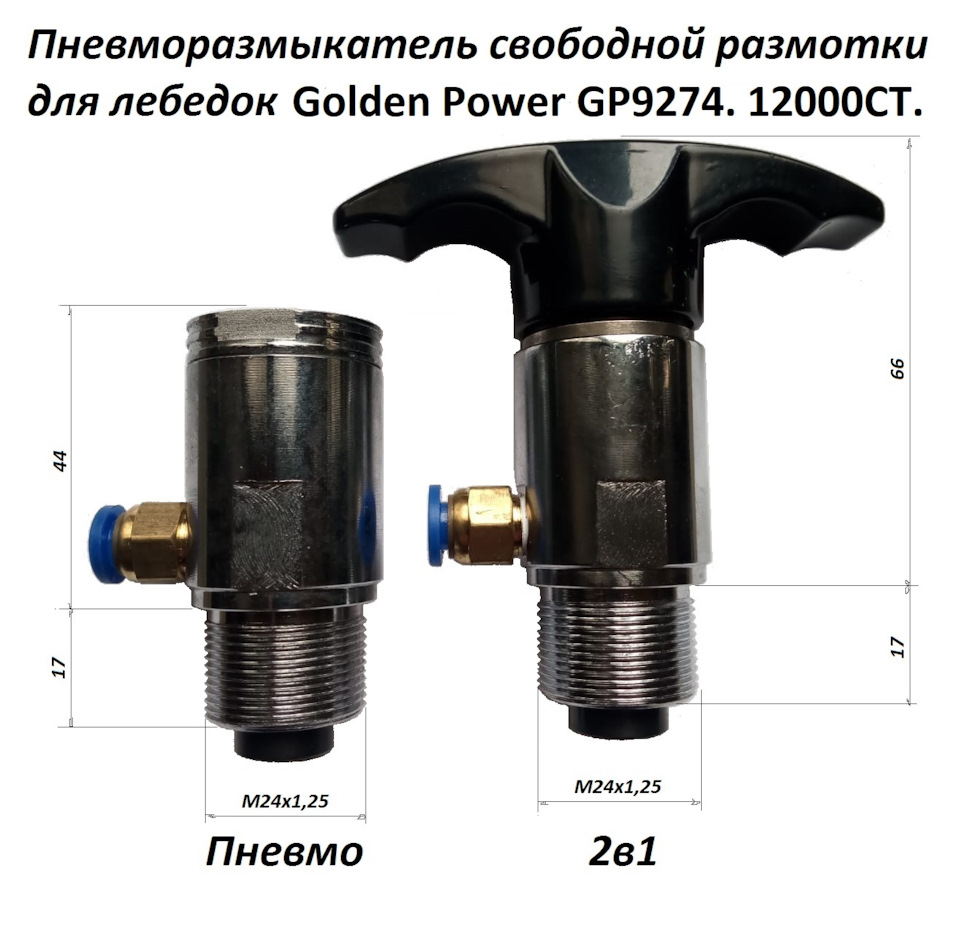

Коронная шестерня первой/второй ступеней содержит отверстия и механический интерфейс для блокиратора — это стандартный узел, через который реализуется ручной, пневматический или комбинированный роспуск. На крышке видна резьбовая посадка ручки «Т». Отмечу конструктивную деталь: ручка фиксируется фиксатором резьбы и требует нагрева для демонтажа — это указывает на сознательную инженерную практику предотвращения самопроизвольного откручивания, но усложняет процедуру ремонта без нагрева.

Рекомендация: при установке/снятии роспуска применять контролируемый нагрев (до ~80–90 °C), измеряя температуру.

3. Барабан и фиксация троса

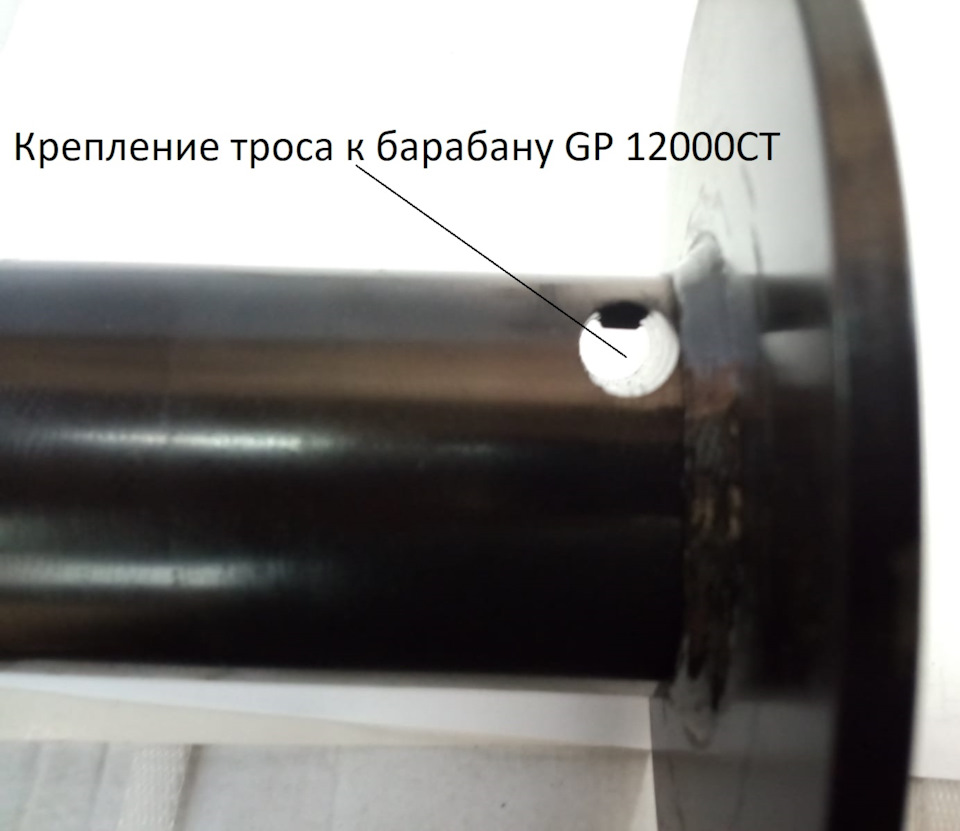

На соответствующем изображении заметна классическая сквозная фиксация конца троса в барабане.

Этот вариант крепления — надёжен и технологичен: при обрыве наконечника троса или потеря винта фиксации, вы всегда сможете пропустить трос через отверстие и завязав на узел намертво его закрепить там.

Преимущества:

• высокая ремонтопригодность в полевых условиях;

• отсутствие сложных обжимных фитингов, чувствительных к повреждению.

4. Электромеханическая часть: мотор и тормоз

4.1 Электродвигатель — конструкция и качество

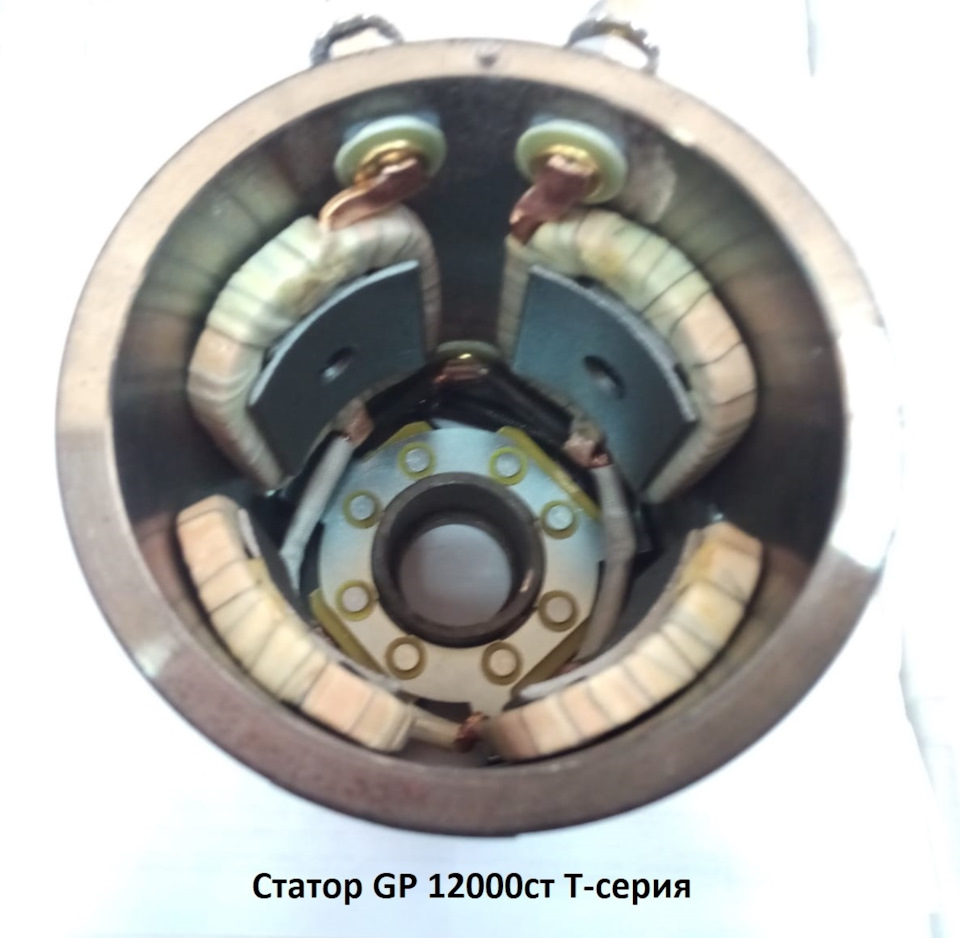

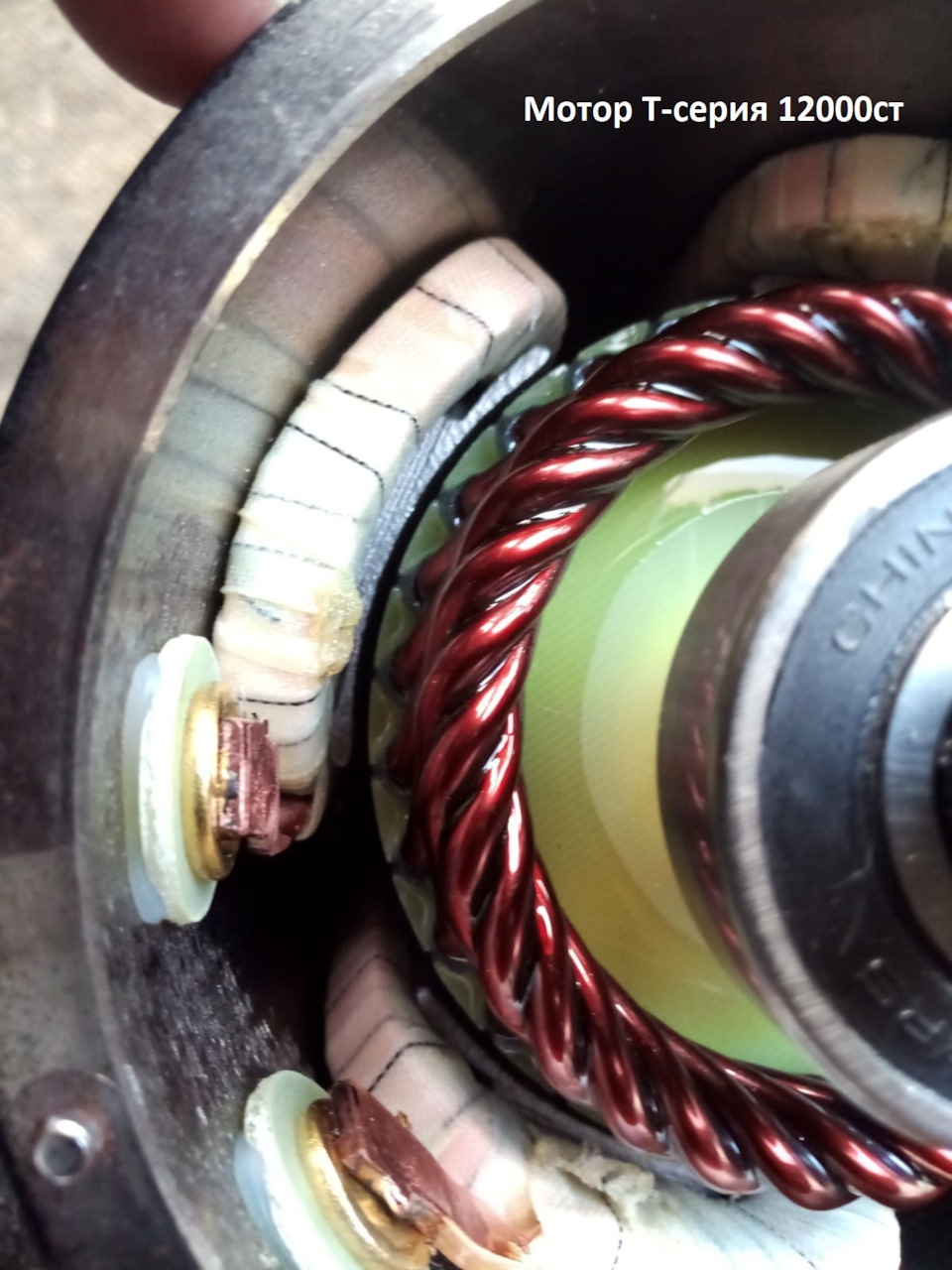

Внешний вид мотора и фотографии внутренностей демонстрируют:

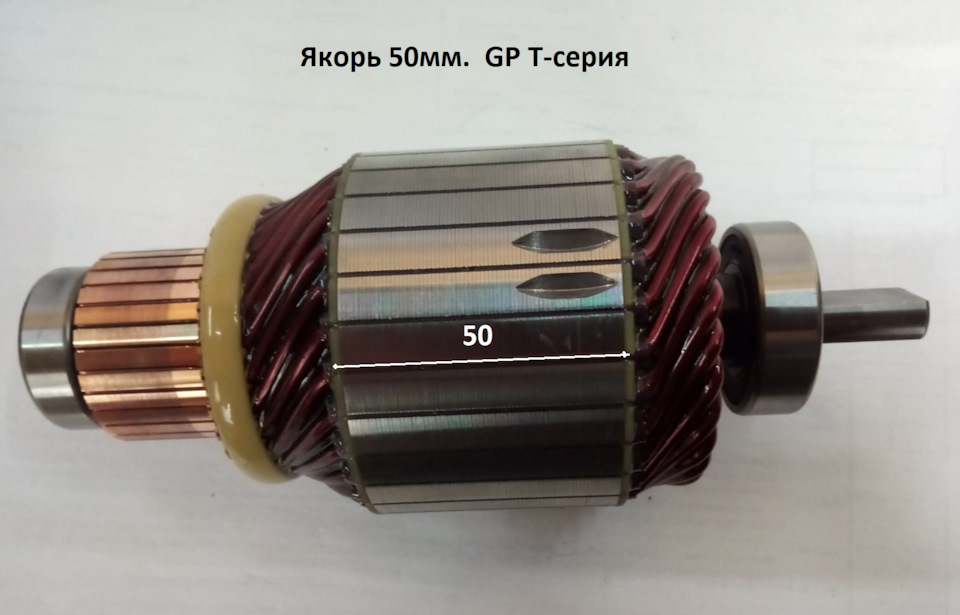

• якорь значительной ширины;

• аккуратно уложенная обмотка, пропитанная лаком — это повышает стойкость к влаге и витаминно-токовым переходам;

• добротный щёточный узел.

Интерпретация: мотор изготовлен с учётом длительных нагрузочных циклов; заливка и пропитка обмотки снижают риск коротких замыканий и коррозии. Щёточные двигатели требуют контроля состояния щёток и коллектора: регулярная проверка износа и очистка контактных поверхностей обязательны.

4.2 Тормозной узел

Фотографии показывают пружинный тормоз, установленный в опоре мотора/стойке.

Пружинный тормоз, работающий по принципу «по умолчанию — зажат», является надёжным решением: при остановке питания барабан фиксируется. Это повышает безопасность в случае отключения питания.

Рекомендации по ТО: проверять состояние пружины и фрикционных накладок; при эксплуатации в агрессивной среде — периодически осматривать на предмет загрязнения и коррозии.

5. Блок управления

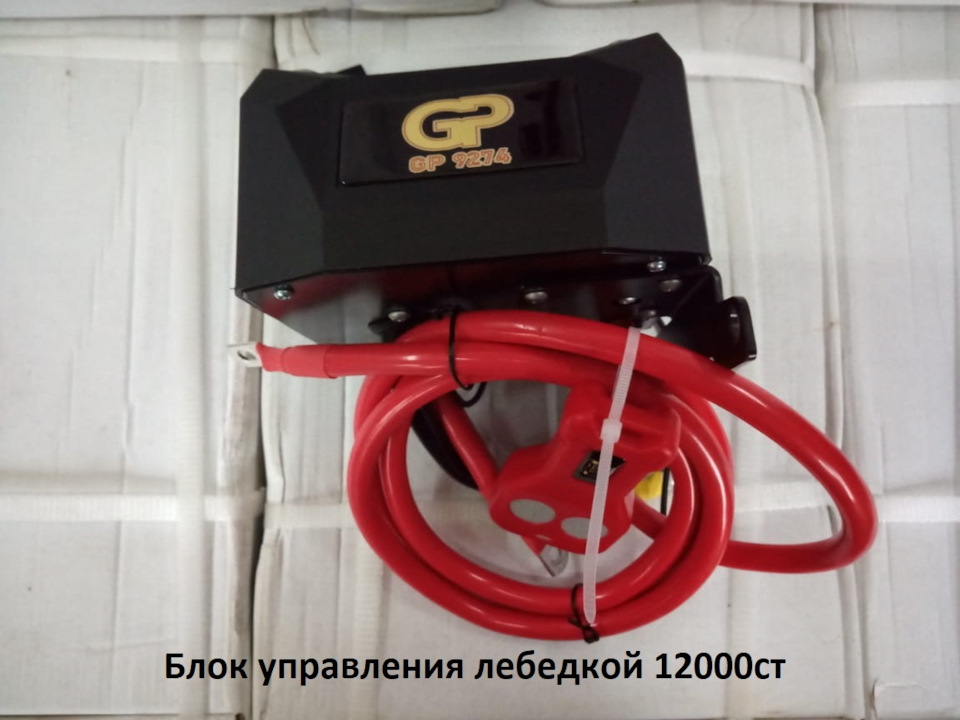

Корпус блока пластиковый, литье аккуратное без облоя и заусенец, соленоид прикручен к достаточно толстой стальной плите, также внутри установлен приемный модуль радиоуправления.


Соленоид имеет мощный выносные шины, по опыту работы со спортивными соленоидами такого типа, при затяжке клемм нужно быть очень осторожным и ВСЕГДА придерживать шляпку болта вторым ключом. В таком исполнении:

• силовые контакты снабжены массивными шинами и контактами — критично для минимизации падения напряжения при токах пусковой нагрузки;

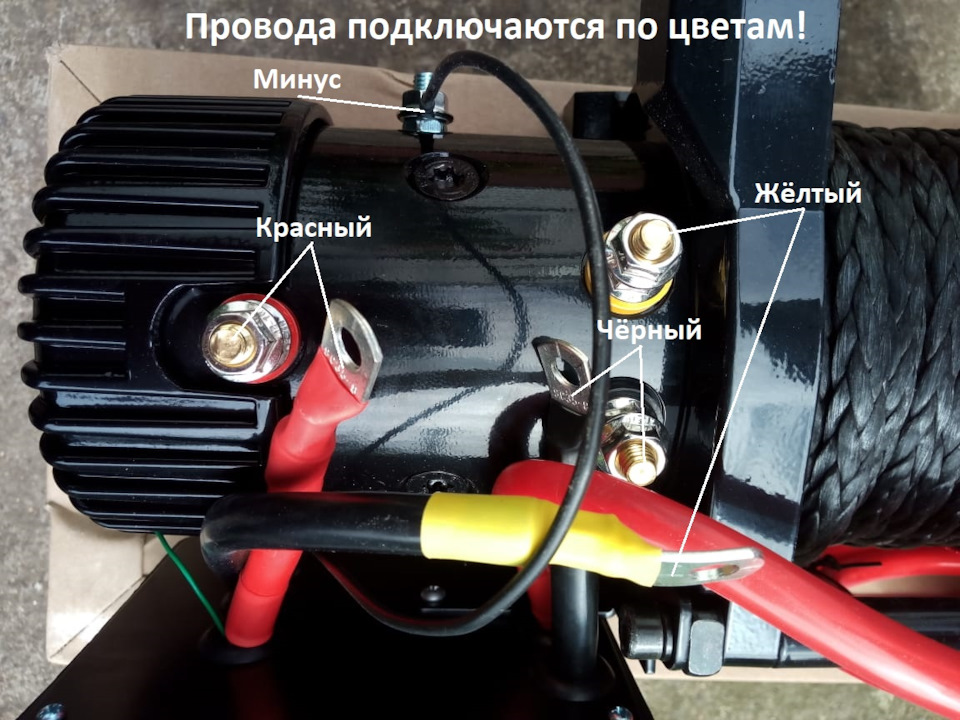

• наличие радио-пульта и цветовой кодировки проводов упрощают монтаж и эксплуатацию.

Заметка по безопасности: соленоидные контакты подвержены искровой эрозии; рекомендую периодическую инспекцию и при необходимости замену контактной группы.

6. Материалы и качество обработки

По визуальным критериям:

• металл ступеней и картерных деталей — удовлетворительное качество литья/обработки;

• уплотнения — силиконовые/резиновые манжеты на стойке мотора, что важно для герметичности в стыке мотор-барабан;

• крепёжные элементы и стопорные кольца выглядят соответствующими рабочим нагрузкам.

7. Эксплуатационные замечания и регламент обслуживания

1. Проверка смазки редуктора — каждые 12 месяцев или каждые 100 моточасов в тяжёлых условиях; замена смазки при наличии загрязнений или металлических частиц.

2. Контроль щёток и коллектора мотора — при появлении искрения или падения мощности следует проверить и при необходимости заменить щётки; чистка коллектора обязательна.

3. Инспекция тормоза — проверять на износ фрикционных элементов и стабильность пружины; при нестандартном «проскальзывании» — заменить.

4. Мониторинг контактных соединений соленоида — периодически подтягивать клеммы и осматривать на признаки нагара.

5. Намотка троса — следить за равномерностью намотки и использовать направляющий (роллер) при частой эксплуатации.

8. Выводы

• Конструктивно 12000СТ реализована в традиционной и проверенной схеме: мощный щёточный мотор + трёхступенчатая планетарка + пружинный тормоз.

• Материалы и вид обработки узлов соответствуют задачам лебёдки 12 000 lb; видимых критических дефектов не обнаружено.

• Особое внимание при эксплуатации нужно уделять ТО моторного узла (щётки/коллектор), состоянию смазки редуктора и контактам силовой электроники.

• Узел свободной размотки реализован гибко (возможность ручного/пневмо/комбинированного роспуска), но требует аккуратных действий при демонтаже (нагрев резьбы).
