Инструкция по установке спортивного мотора Golden Power 9292 на лебедки разных производителей!

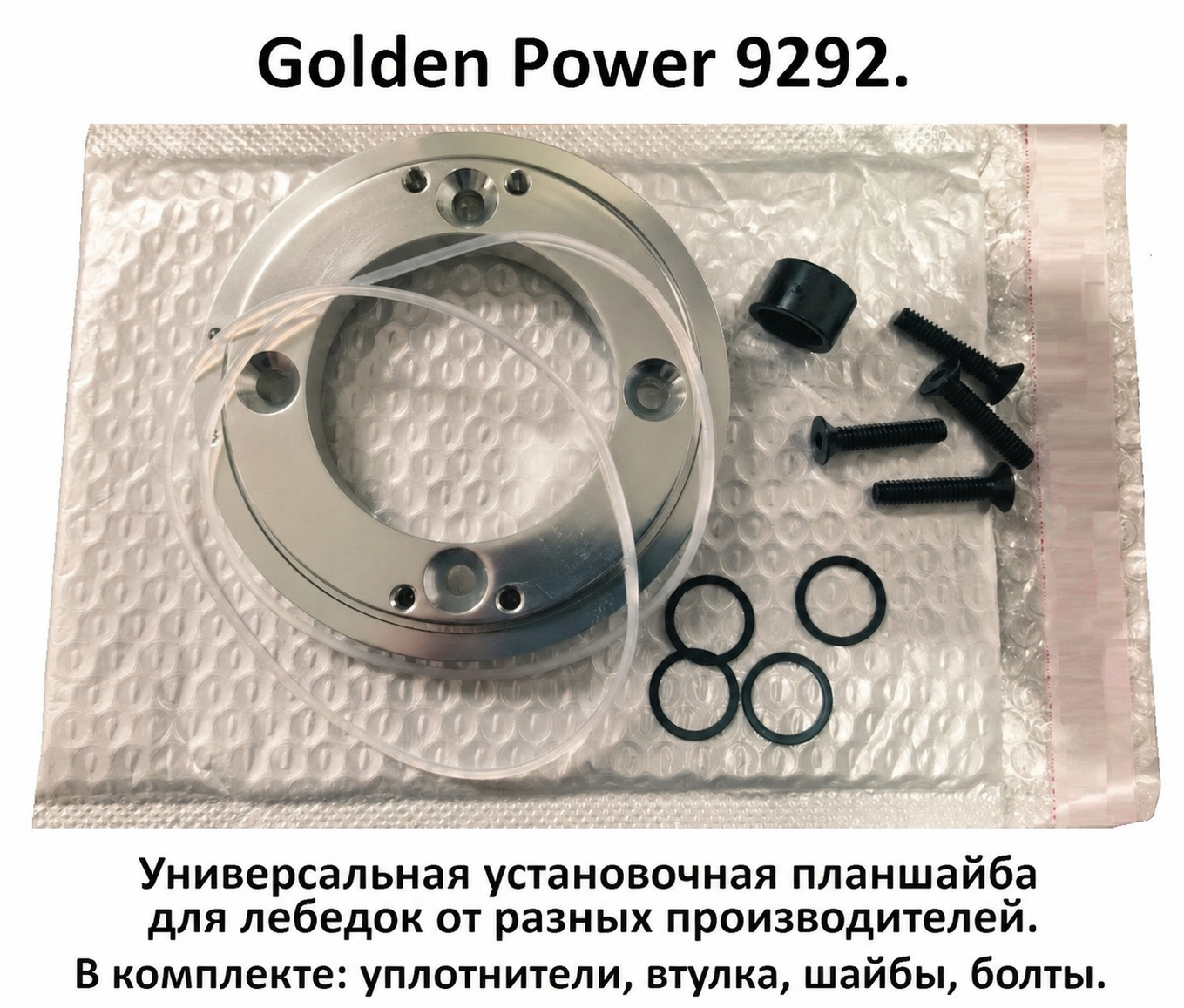

Для установки спортивного мотора Golden Power 9292 на стандартную лебёдку потребуется специальная установочная планшайба.
При покупке нового мотора рекомендуется заранее сообщить продавцу на какую лебедку планируется устанавливать мотор, чтобы не ошибиться при выборе планшайбы или фланца. Без планшайбы установить мотор корректно не получится.

Планшайба изначально разрабатывалась под вертикальные спортивные лебёдки Gigglepin и Warn, однако её также можно использовать для установки мотора на другие вертикальные и горизонтальные лебёдки. В некоторых случаях потребуется небольшая доработка планшайбы или элементов лебёдки.

Установка мотора состоит из двух основных этапов:

• Установка планшайбы на мотор и регулировка вылета переднего подшипника.
• Установка планшайбы с мотором на лебёдку.

Этап 1. Установка планшайбы на мотор и регулировка вылета подшипника

1.1. Подготовка шпилек мотора

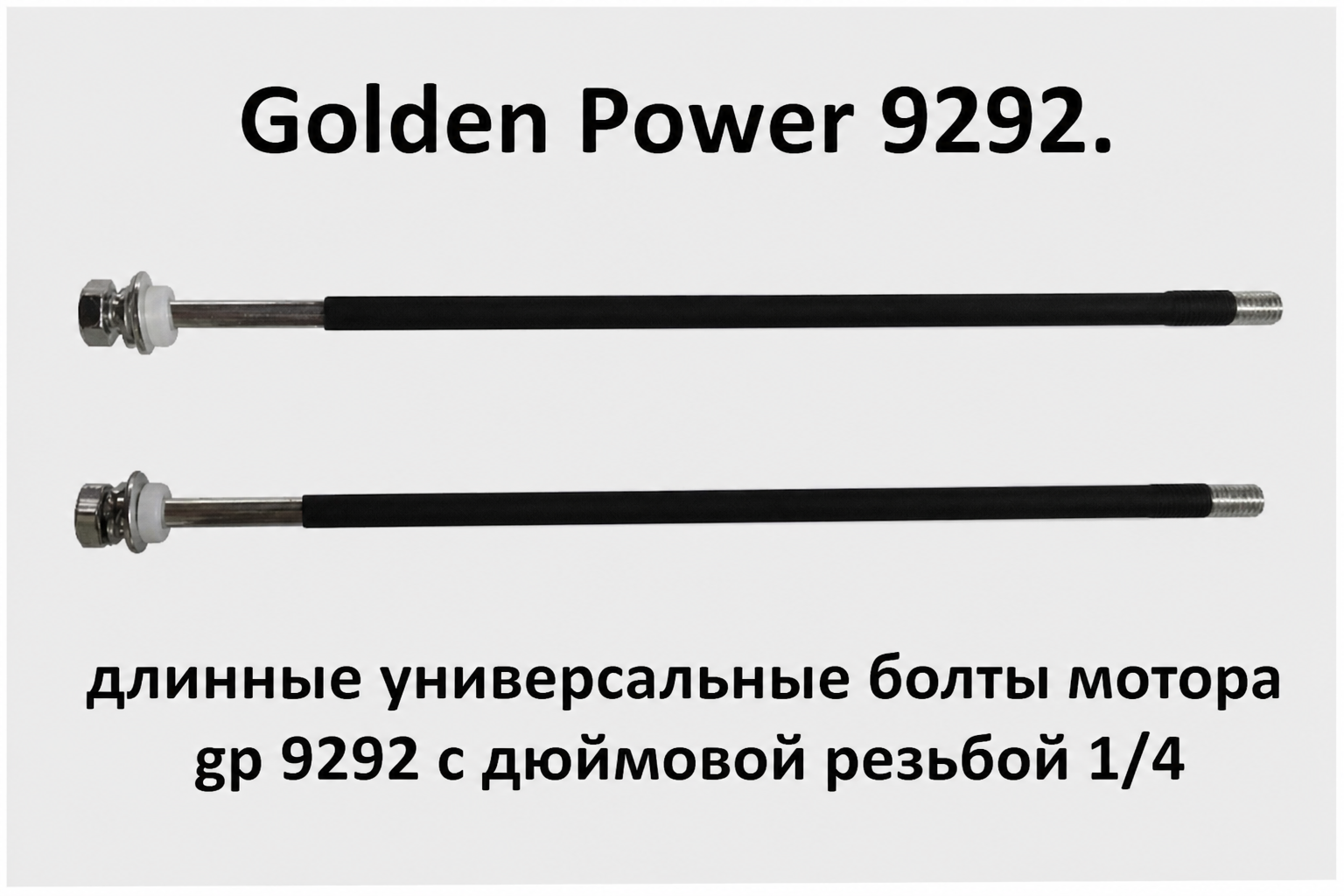

В комплекте с мотором идут универсальные длинные шпильки/болты с дюймовой резьбой 1/4.
Их длина изначально сделана с запасом, поэтому перед установкой необходимо самостоятельно определить нужную длину и укоротить шпильки со стороны резьбы.
Главное условие:
мотор должен быть плотно притянут к планшайбе и не должен болтаться.

Порядок действий:

• Приложите планшайбу к мотору.
• Определите необходимую длину шпилек.
• Укоротите шпильки до нужного размера.

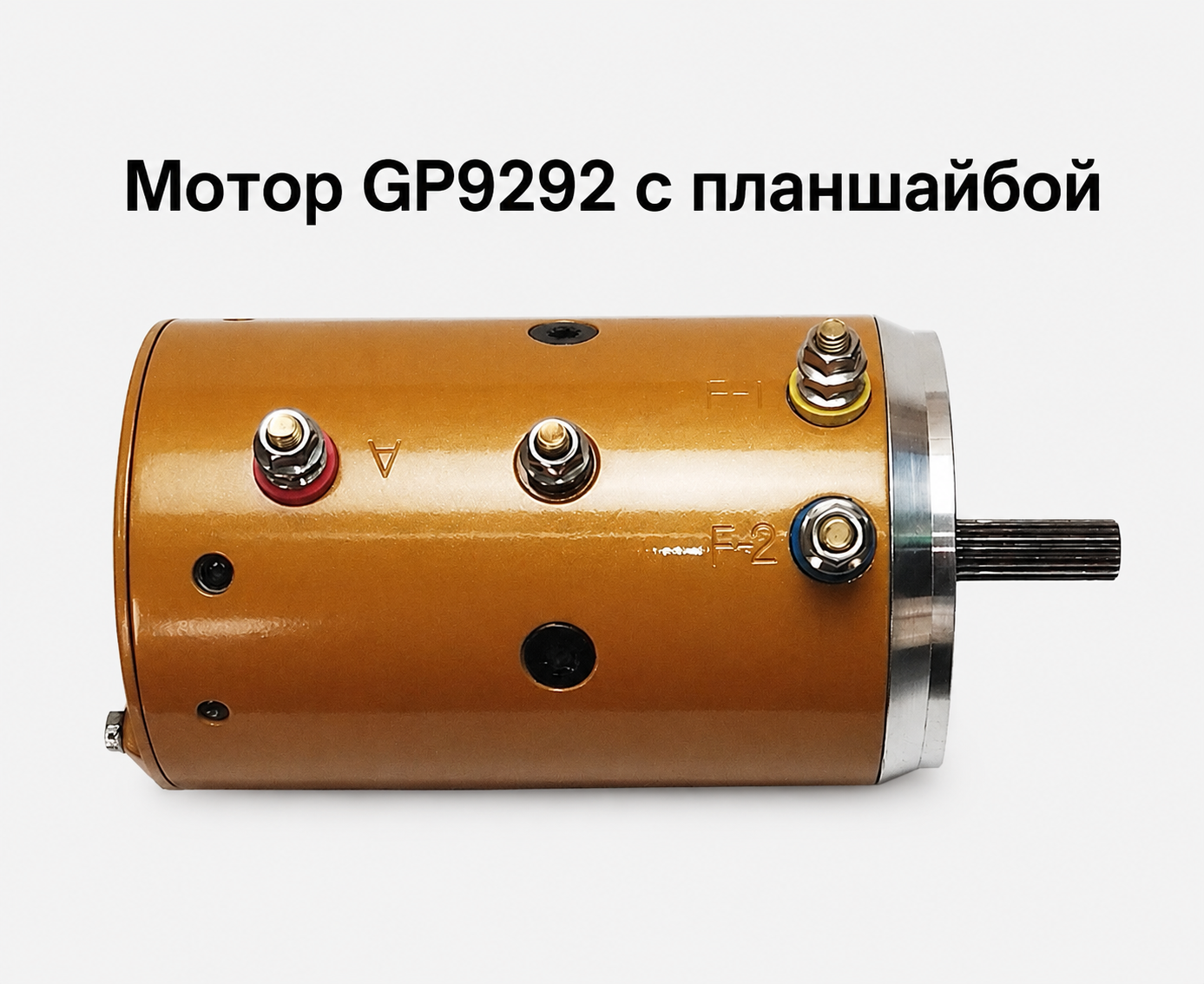

• Установите планшайбу на мотор.
• Убедитесь, что мотор плотно притянут к планшайбе.

1.2. Регулировка вылета переднего подшипника

• не имел лишнего люфта внутри статора;
• не был зажат;
• свободно и легко вращался;
• правильно располагался относительно щёток и коллектора.

• втулка;
• регулировочные шайбы;
• передний подшипник.

1.3. Как измерить нужный вылет

Для измерения понадобятся:
обычная линейка;
штангенциркуль.

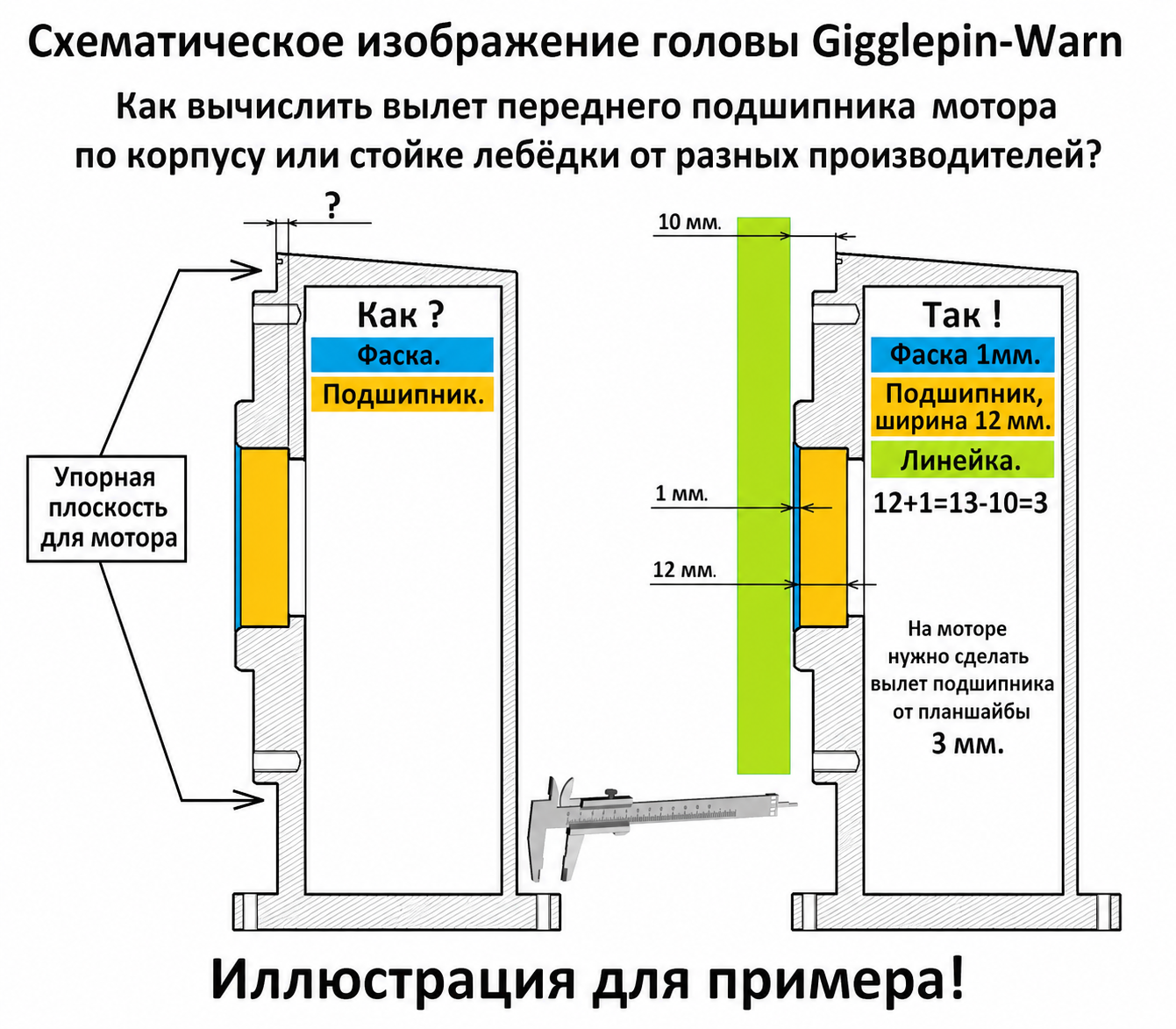

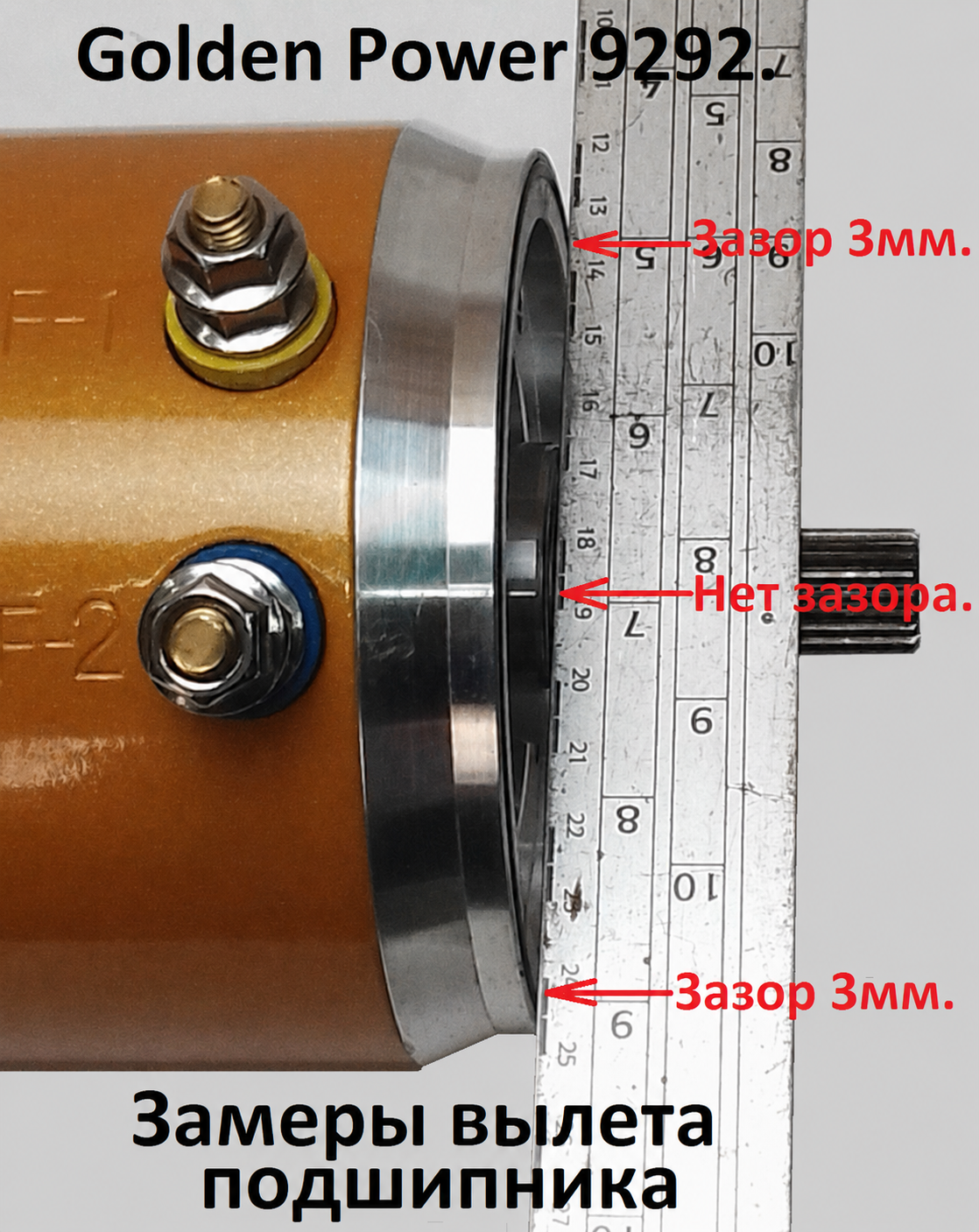

Главная задача — определить, насколько передний подшипник должен выходить за трубу статора мотора, а в нашем случае — за плоскость планшайбы.
Принцип одинаковый как для вертикальных, так и для горизонтальных лебёдок.
Стандартная ширина переднего подшипника на большинстве спортивных лебёдок составляет примерно 12 мм. Иногда встречается нестандартная ширина, но это скорее исключение.

Порядок действий:
Измерьте посадочное место под мотор на вашей лебёдке.
Определите, насколько подшипник должен выступать относительно плоскости крепления.
Зафиксируйте полученное значение.
Подберите нужное количество регулировочных шайб.

1.4. Установка втулки, шайб и подшипника

Этап 2. Установка планшайбы на лебёдку

2.1. Проверка посадки планшайбы

• плотно прилегать к посадочной плоскости;
• не вставать с перекосом;
• не упираться в рёбра, выступы или другие элементы корпуса;
• совпадать по крепёжным отверстиям.

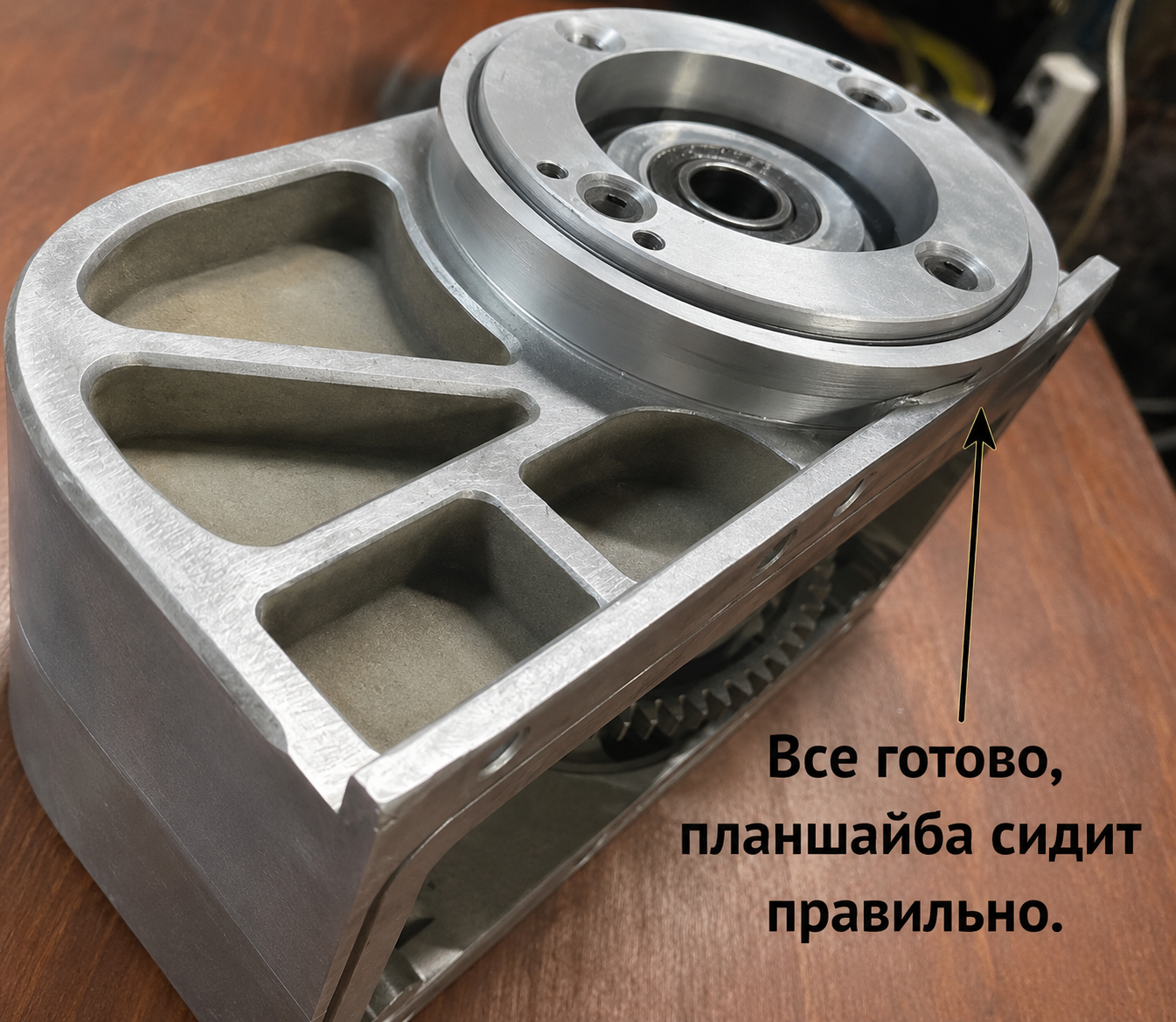

На лебёдках Gigglepin и Warn планшайба обычно устанавливается без доработок. Но всё равно нужно обязательно проверять посадку именно на вашей лебёдке.

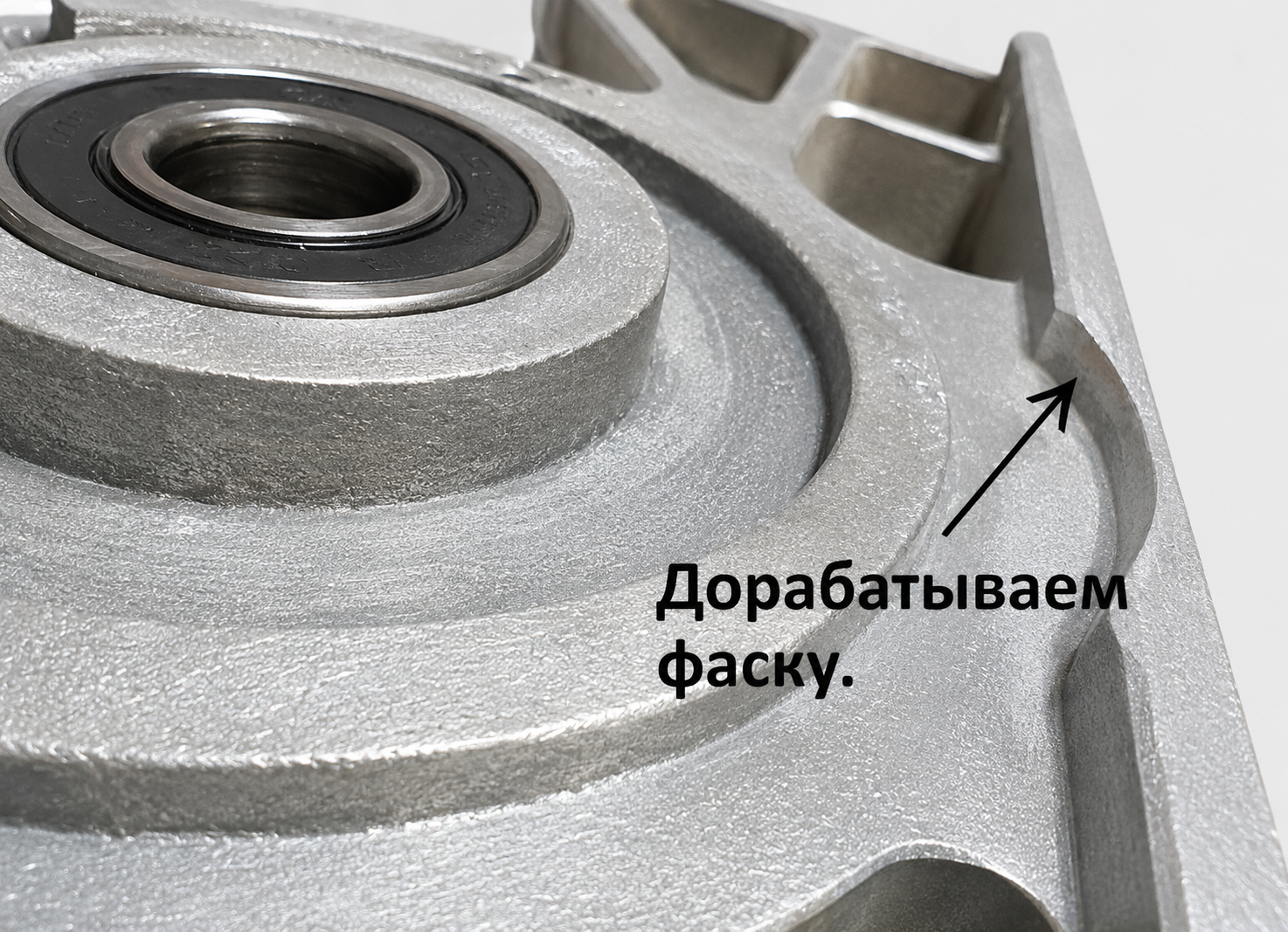

Дальше несколько фото иллюстрирующих возможные действия если планшайба не легла ровно:

2.2. Подготовка крепёжных винтов

2.3. Установка силиконовых колец

Порядок действий:

2.4. Выбор положения мотора

• силовые контакты были доступны;
• провода удобно подключались;
• корпус мотора ничему не мешал;
• мотор стоял без перекоса.

2.5. Проверка положения якоря и щёток

Порядок проверки:

• Установите мотор на лебёдку.
• Снимите крышку мотора.
• Проверьте расположение щёток.

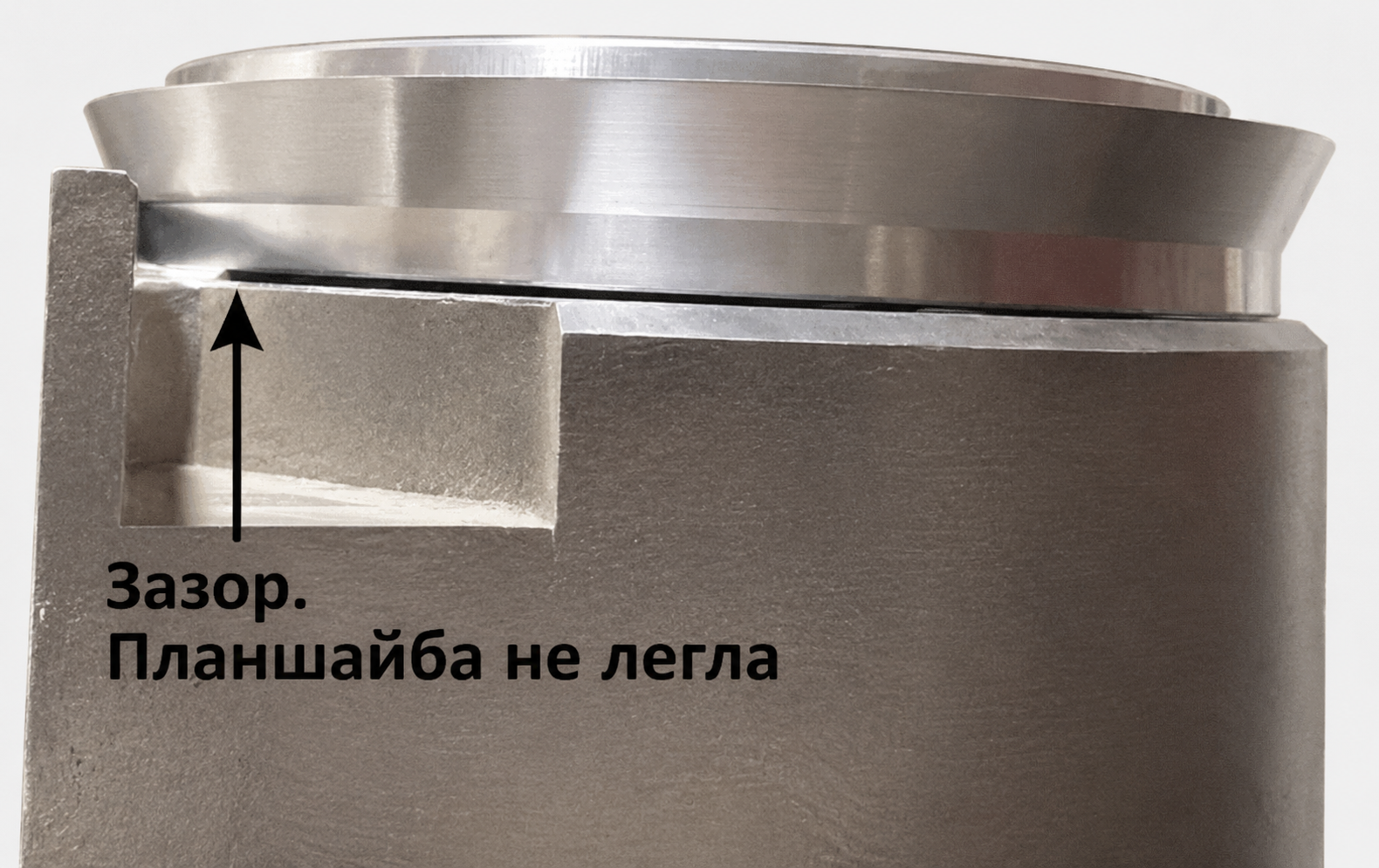

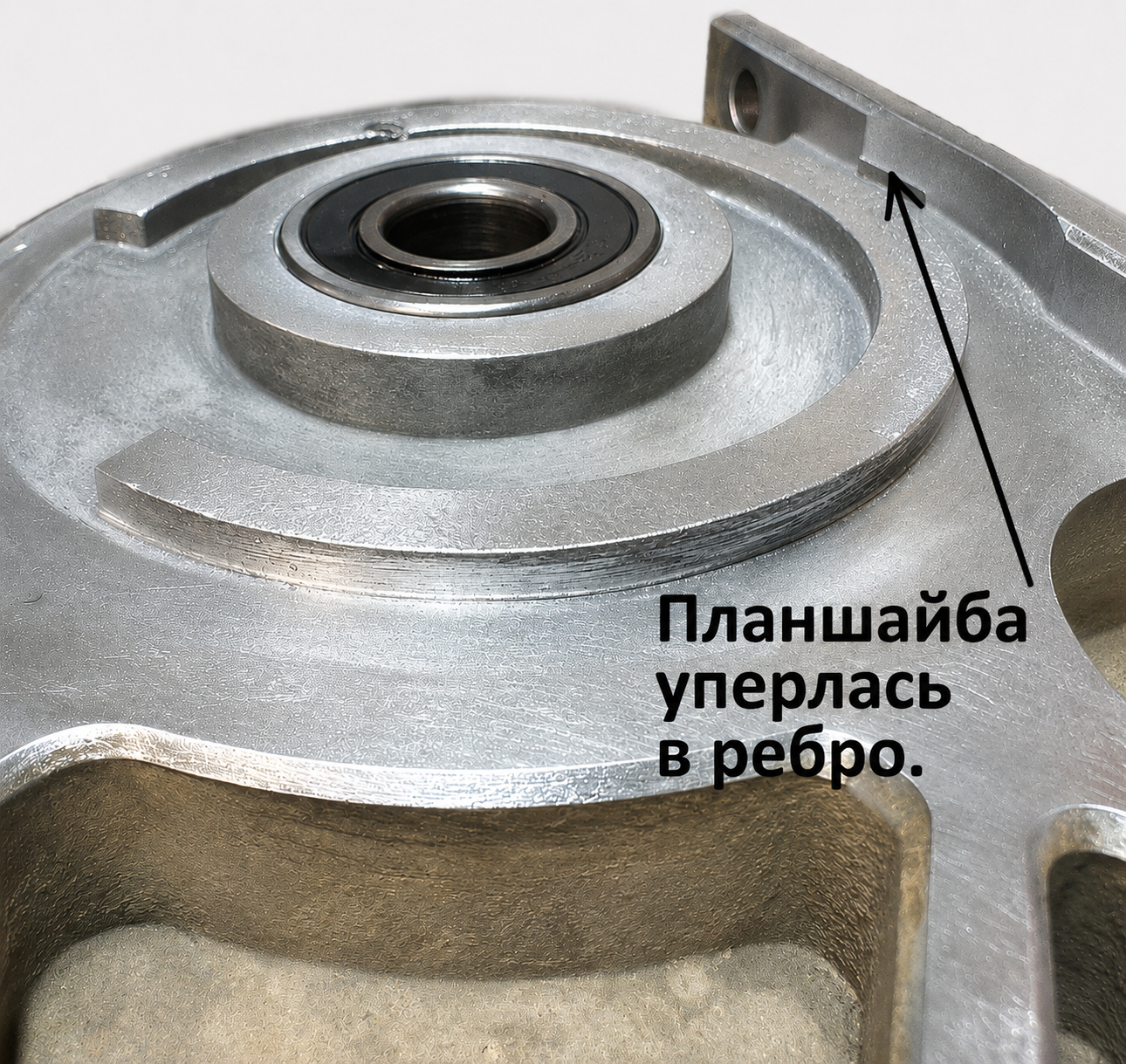

На некоторых лебёдках планшайба может не лечь ровно на посадочную плоскость. Например, она может упереться в ребро корпуса и встать с перекосом.

Краткий порядок установки

• Подготовить планшайбу под мотор Golden Power 9292.
• Укоротить шпильки мотора до нужной длины.
• Прикрутить планшайбу к мотору.
• Рассчитать нужный вылет переднего подшипника.
• Установить втулку и регулировочные шайбы.
• Проверить зазор между подшипником и планшайбой.
• Снять планшайбу с мотора.
• Приложить планшайбу к лебёдке.
• Проверить плотность посадки без перекосов.
• При необходимости доработать посадочное место.
• Установить силиконовые кольца.
• Прикрутить планшайбу к лебёдке.
• Установить мотор на планшайбу.
• Проверить положение щёток относительно коллектора.
• При необходимости добавить или убрать регулировочные шайбы.
• Убедиться, что якорь не зажат и мотор вращается свободно.
